应变式力传感器的工作原理与应变式压力传感器基本相同，它也是由弹性敏感元件和贴在其上的应变片组成。应变式力传感器首先把被测力转变成弹性元件的应变，再利用电阻应变效应测出应变，从而间接地测出力的大小。弹性元件的结构形式有柱形、筒形、环形、梁形、轮辐形、s形等。

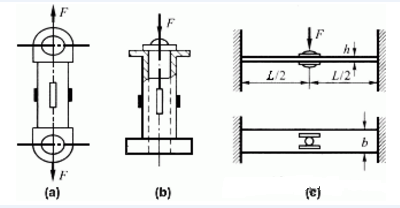

图1 多种刚性部件及应力片贴片办法

柱形弹性元件通常都做成圆柱形和方柱形，用于测量较大的力。最大量程可达10MN。在载荷较小时（1～100kN），为便于粘贴应变片和减小由于载荷偏心或侧向分力引起的弯曲影响，同时为了提高灵敏度，多采用空心柱体。四个应变片粘贴的位置和方向应保证其中两片感受纵向应变，另外两片感受横向应变（因为纵向应变与横向应变是互为反向变化的），如图1（a）所示。

为了进一步上升力感应器器耐腐蚀性和测量方法精密度较，规范力感应器器有抗扁心、抗侧向力和抗负载学习能力。20世纪70年代开始已成功地研制出切应力传感器。图2是较常用的轮辐式切应力传感器的结构简图。

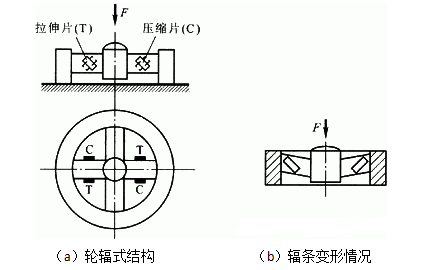

图2　轮辐式力感知器

当铁磁资料在因为外力功用的拉、压功用而在内外造成弯曲热应力时，其导磁率会随弯曲热应力的高低和方面而改变：受拉力时，沿新效果方面的导磁率增高，而在斜面于效果力的方面上导磁率也随之减短；受拉新效果时则导磁率的发生改变差不多相悖。这样的物理学表现说是铁磁相关材料的压磁效果。这样的效果常用于力的检测的。

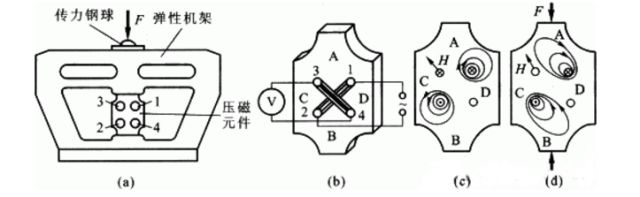

图3 压磁式传感器

其中主要部分是压磁元件，它由其上开孔的铁磁材料薄片叠成。压磁元件上冲有四个对称分布的孔，孔1和2之间绕有激磁绕组W12 （初级绕组），孔3和4间绕有测量绕组W34。（次级电机定子），图甲3（b）图甲中。

当激磁电机绕线W12通有交变配电流时，铁磁体中就引发一定的长宽的电磁波。要是没有外力或外界因素帮助，则磁感性线针对于于自动估测方法电机绕线垂直面轴对称分布范围，自动合成电磁波抗拉强度日水平线于自动估测方法电机绕线W34的垂直面，磁感性线不与自动估测方法电机绕线W34交连，故电机绕线W34不引发感性电势，右图3（C）如图是。

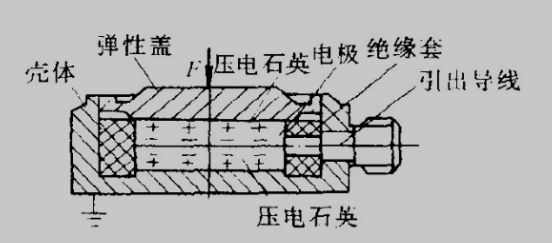

压电式传感器 是基于压电效应的传感器。是一种自发电式和机电转换式传感器。它的敏感元件由压电材料制成。压电材料受力后表面产生电荷。此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。压电式传感器用于测量力和能变换为力的非电物理量。它的优点是频带宽、灵敏度高、信噪比高、结构简单、工作可靠和重量轻等。缺点是某些压电材料需要防潮措施，而且输出的直流响应差，需要采用高输入阻抗电路或电荷放大器来克服这一缺陷。利用压电材料（石英晶体、压电陶瓷）的压电效应，将被测力转换为与其成正比的电荷量输出；

石英晶体：性能稳定，动态效应好，机械强度高，线性范围宽，多用于高精度，大量程测量，mN-MN.

压电陶瓷：压电常数远高于压电晶体，价格便宜，用途广泛。

主要用于动态测量：

振弦式感测器器（vibrating wire transducer）是以锁紧的金属材料弦当作敏感性pcb板的谐振式感测器器。当弦的总直径判别接下来，其当下的运动頻率的变化无常量就行研究方法弦经受拉力的面积,采用有效的在线测量三极管,就可得见与拉力排成定问题的联通宽带号。振弦的当下的运动頻率f与拉力T的问题为，式中l为振弦的总直径，ρ为标准弦长的的质量管理。振弦的文件与的质量管理立即应响感应器器的精准度、精确度度和维持性。钨丝的耐磨性维持、承载力、溶点和抗拉能力承载力都很高,是长用的振弦文件。最后,还能用提琴码、高承载力钢板、钛丝等做为振弦文件。振弦式感应器器由振弦、强磁铁、夹紧安装和载荷培训公司构造。振弦一边不变、一边对接在载荷培训公司上。

早期的压力传感器即采用振弦式。这种传感器的振弦一端固定，另一端连结在弹性感压膜片上。弦的中部装有一块软铁，置于磁铁和线圈构成的激励器的磁场中。表扬器在关闭表扬时兼作拾振器，或单设拾振器。的工作时,振弦在表扬器的表扬下振功,其振功几率与膜片经受经济压力的强弱有关的。

电磁振动器法用于三个可装电阻线的电磁铁，分开 做激劲电阻线和拾振电阻线。拾振线圈的感应信号被放大后又送至激励线圈去补充振动的能量。为减小传感器非线性对测量精度的影响，需要选择适中的最佳工作频段和设置预应力，或采用在感压膜的两侧各设一根振弦的差动式结构。
