分体式电磁流量计的工作原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。
广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

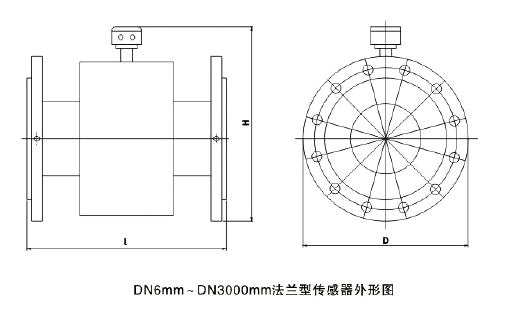

| 公称通径 (mm) | 公称压力(MPa) | 仪表长度(含衬里) | D | H | 参考重量（kg） |
| 6 | 4.0 | 200 | 90 | 220 | 6 |
| 10 | 4.0 | 200 | 90 | 220 | 6 |
| 15 | 4.0 | 200 | 95 | 220 | 8 |
| 20 | 4.0 | 200 | 105 | 220 | 10 |
| 25 | 4.0 | 200 | 115 | 223 | 12 |
| 32 | 4.0 | 200 | 140 | 240 | 13 |
| 40 | 4.0 | 200 | 150 | 250 | 14 |
| 50 | 4.0 | 200 | 165 | 263 | 15 |
| 65 | 1.6 | 250 | 185 | 283 | 18 |
| 80 | 1.6 | 250 | 200 | 290 | 20 |
| 100 | 1.6 | 250 | 235 | 318 | 25 |
| 125 | 1.6 | 250 | 270 | 350 | 28 |
| 150 | 1.6 | 300 | 300 | 380 | 30 |
| 200 | 1.6 | 350 | 340 | 430 | 50 |
| 250 | 1.6 | 450 | 405 | 495 | 70 |
| 300 | 1.0 | 500 | 460 | 547 | 95 |
| 350 | 1.0 | 550 | 520 | 602 | 120 |
| 400 | 1.0 | 600 | 580 | 665 | 140 |
| 450 | 1.0 | 600 | 640 | 720 | 160 |
| 500 | 1.0 | 600 | 715 | 783 | 200 |
| 600 | 1.0 | 600 | 840 | 897 | 280 |
| 700 | 1.0 | 700 | 895 | 982 | 350 |
| 800 | 1.0 | 800 | 1015 | 1092 | 400 |
| 900 | 1.0 | 900 | 1115 | 1192 | 480 |
| 1000 | 1.0 | 1000 | 1230 | 1299 | 550 |
| 1200 | 4.0 | 1200 | 1405 | 1488 | 660 |
| 1400 | 4.0 | 1400 | 1630 | 1700 | 750 |
| 1600 | 4.0 | 1600 | 1830 | 1924 | 850 |
| 1800 | 0.6 | 1800 | 2045 | 2134 | 980 |
| 2000 | 0.6 | 2000 | 2265 | 2344 | 1200 |
| 2200 | 0.6 | 2200 | 2475 | 2549 | 1600 |
| 2400 | 0.6 | 2400 | 2685 | 2754 | 2000 |
| 2600 | 0.6 | 2600 | 2905 | 2964 | 2400 |
| 2800 | 0.6 | 2800 | 2905 | 3169 | 2700 |
| 3000 | 0.6 | 3000 | 3315 | 3369 | 3900 |
| 公称通径 | DN6mm~DN3000mm |
| 公称压力 | 0.6~4.0MPa（特出压可私人订制） |
| 精确度 | 示值的±0.5%，可选示值的±0.3%或±0.2% |
| 衬里材料 | 聚氨酯橡胶、聚氨酯橡胶、聚硅氟橡胶、聚四氟乙烯（PTFE）、 聚全氟乙丙烯（F46）、PFA |
| 电极形式 | 标准型、刮刀型、可更换型 |
| 电极材料 | SUS316、哈氏合金B、哈氏合金C、钛、钽、铂铱合金、 不锈钢涂覆碳化钨 |
| 介质温度 | 一体型：-20℃~+70℃； 分体型：聚氯丁橡胶衬里/聚氨酯衬里：-20℃~+60℃； PFA衬里/F46衬里/聚硅氟橡胶衬里：-40℃~+160℃ |
| 环境温度 | -25℃~+60℃ |
| 环境湿度 | 5~100%RH（相对湿度） |
| 介质电导率 | ≥20μS/cm |
| 测量范围 | 1500:1流体密度控制＜15m/s |
| 结构形式 | 一体型、分体型、沉浸型、防爆型 |
| 防护等级 | IP65、IP67、IP68（可选） |
| 防爆标志 | ExmdⅡCT4 |
DCL-201智能转换器技术参数
| 主电源 | AC220V 50Hz/DC24V/3.6V |
| 功率消耗 | ＜15W（和调节器器生活配套工作电压） |
| 显示与按键 | 中英文显示，可显示瞬时流量、积累流量以及报警显示（励磁开路报警、空管报警、流量超载报警）。4个薄膜轻触式开关，用于数据设定。 |
| 模拟输出 | 双向两路，全隔离0~10mA/4~20mA 负载电阻：0~10mA时，0~1.5KΩ；4~20mA时，0~750Ω |
| 频率输出 | 正向和反向流量输出，输出频率上限可在1~5000Hz内设。带光电隔离的晶体管 集电极开路双向输出。外接电源不大于35V，导通时集电极最大电流为50mA |
| 报警输出 | 两路带光电隔离的晶体管集电极开路报警输出。外接电源不大于35V，导通时集电极最大电流为250mA。报警状态：流体空管、励磁断线、流量超限 |
| 脉冲输出 | 正向和反向流量输出，输出脉冲上限可达5000CP/S，脉冲当量为0.0001~1.0 m³/P,脉冲宽度自动设置为20ms或方波，带光电隔离的晶体管集电极开路输出。外接电源不大于35V，导通时集电极最大电流为50mA |
| 配套精确度 | 示值的±0.5%，可选示值的±0.3%或±0.2% |
| 阻尼时间常数 | 连续变量从0~100s(90%)时间分档可选 |
| 通讯 | 可选RS232C或RS485串行通讯接口、HART通讯协议、具有防雷击保护 |
| 失电 | 仪器内的设计不掉电数字时钟，能内存16次掉电日志（5年） |
| 防护等级 | IP65 |
| 防爆标志 | Exd[ia]iaⅡcT5 |
流量范围对照表
1.J9.COM为客户提供安装调试服务，以及其他技术咨询，必要时技术人员可上门提供技术培训。客户如有技术上疑问，技术人员将在4个小时内给出回复。
2.J9.COM食品设备严格规范可以依照ISO9001知名效率管理工作体系规划制造，调节器器食品设备整机整车质保期三年1年时间内.智能仪表类食品设备整机整车质保期三年两年，7天退货退款货，終身修理。（应为人为丢失不会在整机整车质保期三年范畴,环保定制家具食品设备无效率管理情况拒退不更换。）3.因质量问题造成的退换货,J9.COM将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能，尺寸、指标、安装方式等定制参数未按照客户提出的要求定制，功能不符，尺寸误差，精度不准（误差范围内除外）。
定制产品需双方确认图纸后加工生产，如产品不符合客户要求需在二周内提出书面异议，客户未按规定期限提出异议视为验收合格。
如在期限内提出异议，双方确认后确属产品质量问题或未按双方确认后的要求生产，可调换或退款。如无质量问题，且发货型号与合同签订型号完整无误，则不提供退换货服务。
