LCZ-108B桥式荷重传感器

技能特征 :感应器器适用鱼背式安装方式方法拥有半自动恢复能力整合压头可手动调节器安转安全使用省事

产品视频

说明书下载

简介及用途
桥式荷重传检测器器以桥式延展性体为明感核心区，原理图是外界使桥型设计塑性形变，带领应变力片热敏电阻變化，经线路改换輸出与动负载成比例的电信宽带号。的特点可简简单单覆盖为：设计呈桥型，基础非常好，抗侧向力功能不强；在线测量精度等级高、平滑度优，采使用在中低动负载（几吨到几百吨）；怎么安装更便捷，易集成型于平面设计或软件平台类承载着场所。诸多选用于繁多悬垂、轴重的估测和测重装置。

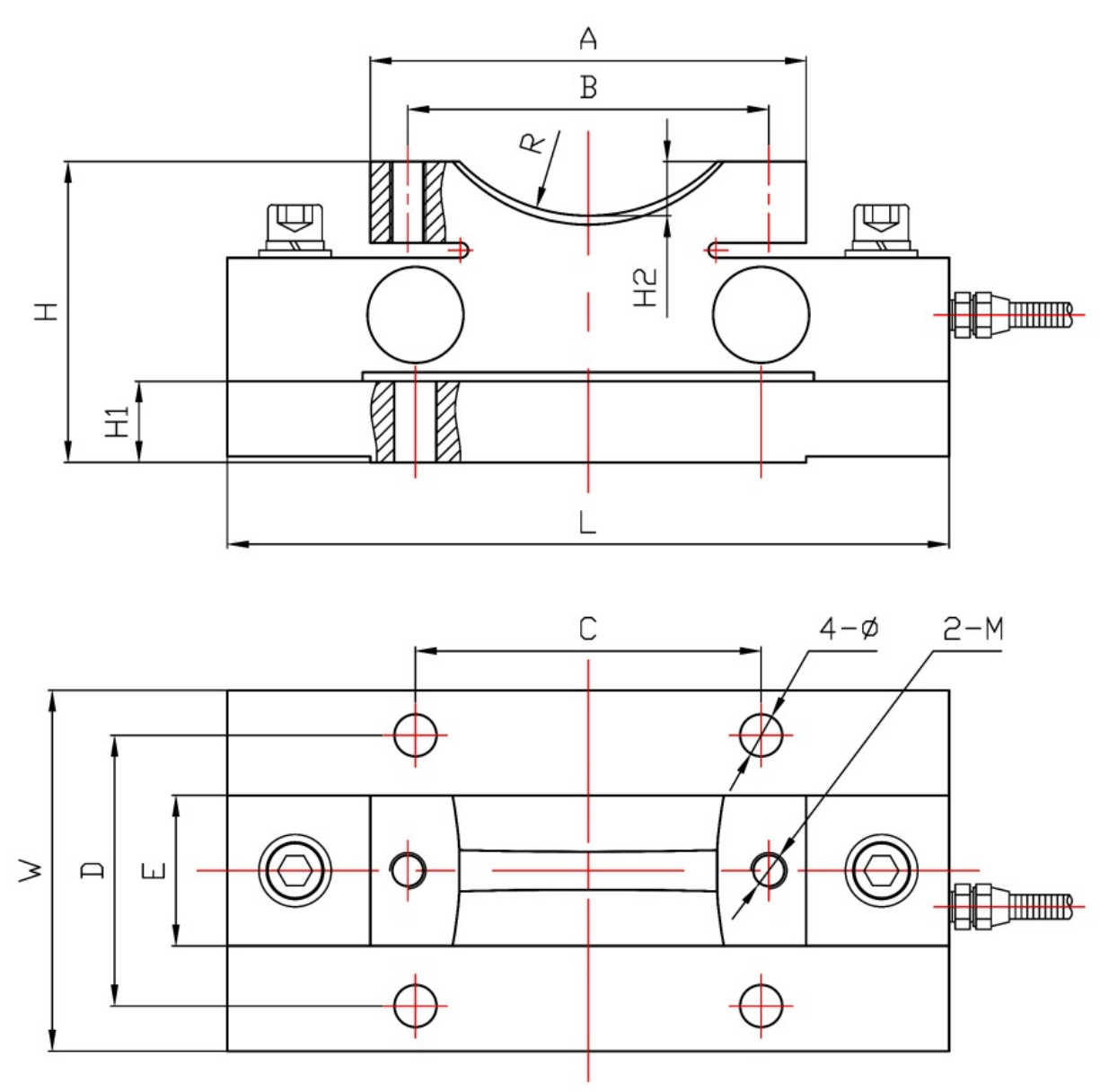

结构与外形尺寸

量程 L M H A B C D E H1 H2 R 4-Φ 2-M
5t 240 120 100 145 120 115 90 50 27 18 60 Φ14 M12x1.75
10~20t 300 135 127 210 180 170 100 56 41 20 83 Φ18 M18x2
传感器接线示意图： 传感器受力图：

参数指标

参数	技术参数	参数	技术参数
量程	5t~20t	输出电阻	700±5Ω
输出灵敏度	1.0~2.0±0.05mV/V	工作温度范围	-20~+70℃
非线性	±0.05~±0.1%F.S.	安全过载	150%F·S
滞后误差	±0.05%F.S.	绝缘电阻	≥2000MΩ
重复性误差	±0.05%F.S.	激励电压	5V~12V
蠕变	±0.05%F.S.	防护等级	IP66
零点温度系数	±0.05%F.S./10℃	材质	合金钢、不锈钢
灵敏度温度系数	±0.05%F.S./10℃	线缆	Φ5x3m
输入电阻	750±30Ω
