扭环式荷重传感器采用扭环式结构，精度高、反应灵敏、抗振性好、易于安装，适用于各种电子秤、衡器及测力、称重的场合。扭环式荷重调节器器通过其能信性和适于性，成工业园力检测行业的重要性零件，为定时化研发、高精密测评和设施设备安全防护展示 了关键性的技术应用认可。
范围广app于化工业计重与压力容器检验，系统自动化设备仪器生产加工与仪器摄像头，交行装运与建设项目系统自动化设备仪器，系统自动化设备与进程抑制等域。

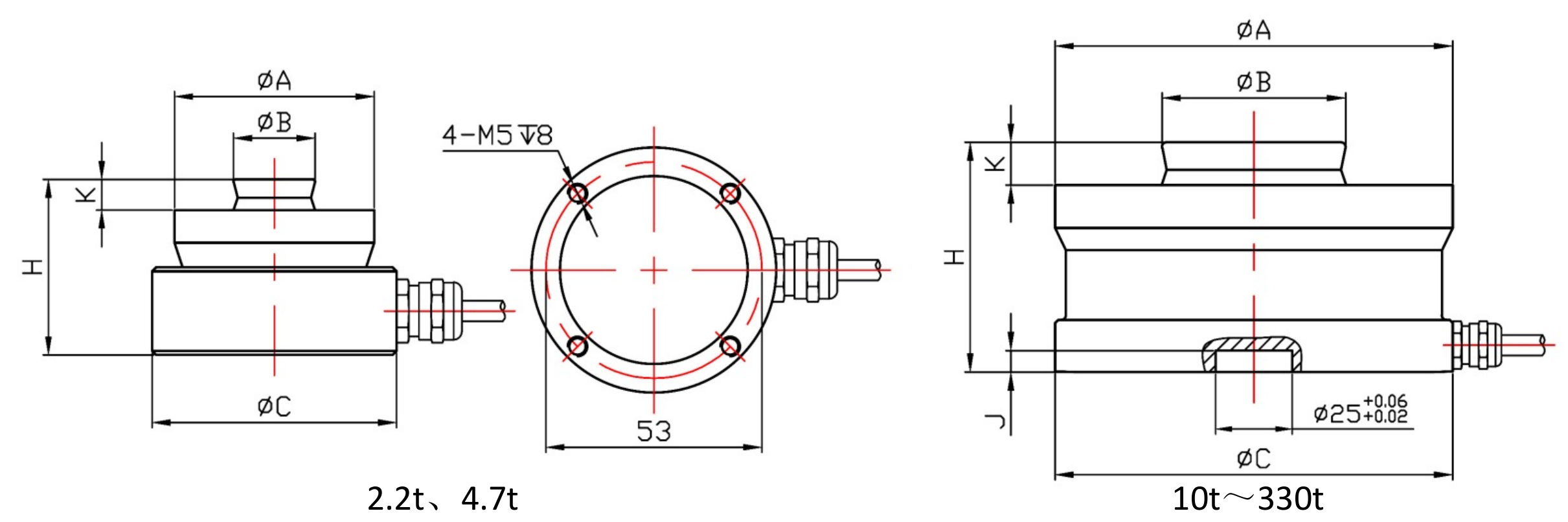

| 量 程 | ΦA | ΦB | ΦC | H | J | K |
| 2.2t | Φ49 | Φ20 | Φ60 | 43 | - | 7.5 |
| 4.7t | Φ52 | Φ20 | Φ60 | 43 | - | 7.5 |
| 10t | Φ75 | Φ30 | Φ75 | 50 | 7 | 6.5 |
| 15t | Φ75 | Φ30 | Φ75 | 50 | 7 | 6.5 |
| 22t | Φ75 | Φ30 | Φ75 | 50 | 7 | 6.5 |
| 33t | Φ95 | Φ40 | Φ95 | 65 | 7 | 10 |
| 47t | Φ130 | Φ60 | Φ130 | 75 | 7 | 14 |
| 68t | Φ130 | Φ60 | Φ130 | 85 | 7 | 14 |
| 100t | Φ150 | Φ70 | Φ150 | 90 | 7 | 16 |
| 150t | Φ150 | Φ70 | Φ150 | 100 | 7 | 16 |
| 220t | Φ225 | Φ100 | Φ225 | 130 | 10 | 24 |
| 330t | Φ225 | Φ100 | Φ225 | 145 | 10 | 24 |

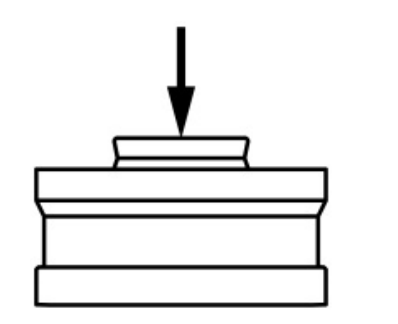

传感器接线示意图： 传感器受力图：
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 2.2t~330t | 输出电阻 | 1.4K±5Ω |
| 输出灵敏度 | 2.85±0.05mV/V | 工作温度范围 | -20~+70℃ |
| 非线性 | ±0.05~±0.1%F.S. | 安全过载 | 150%F·S |
| 滞后误差 | ±0.08%F.S. | 绝缘电阻 | ≥2000MΩ |
| 重复性误差 | ±0.05%F.S. | 激励电压 | 5V~12V |
| 蠕变 | ±0.05%F.S. | 防护等级 | IP66 |
| 零点温度系数 | ±0.05%F.S./10℃ | 材质 | 合金钢、不锈钢 |
| 灵敏度温度系数 | ±0.05%F.S./10℃ | 线缆 | Φ5x3m |
| 输入电阻 | 1.45K±50Ω |
1.J9.COM为客户提供安装调试服务，以及其他技术咨询，必要时技术人员可上门提供技术培训。客户如有技术上疑问，技术人员将在4个小时内给出回复。
2.J9.COM品牌非常严格，并按照ISO9001国际性成品安全体系设定分娩，感测器器品牌保修期限半年.仪器类品牌保修期限3-5年，7天退还货，长期保修。（人力磨损没在保修期限的范围,个人定制品牌无成品故障 不降不改。）3.因质量问题造成的退换货,J9.COM将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能，尺寸、指标、安装方式等定制参数未按照客户提出的要求定制，功能不符，尺寸误差，精度不准（误差范围内除外）。
定制产品需双方确认图纸后加工生产，如产品不符合客户要求需在二周内提出书面异议，客户未按规定期限提出异议视为验收合格。
如在期限内提出异议，双方确认后确属产品质量问题或未按双方确认后的要求生产，可调换或退款。如无质量问题，且发货型号与合同签订型号完整无误，则不提供退换货服务。
