产品中心PRODUCTS CENTER

LCZ-301D悬臂梁式传感器

枝术显著特点:感知器采用了分割悬臂梁节构兼备防爆密闭作用要求高、量限范畴广、耐热性稳固是真的吗常用来智能秤、电子地磅等测力与测重整体

产品视频

说明书下载

简介及用途

悬臂梁式感应器器回聚氨酯弹性体选择截段悬臂梁格局，一面不变、一面受力分析，外貌高宽比低，格局刚度大，适用于不同的伸拉力和文件压缩力的载重量和检测的。更具除尘封严、量限范围之内广、的精密度大、性能参数稳定的靠得住、安转在使用以便于等特质。
范围广应于网上秤、电子秤等各式各样测力、测重的化工定时化在线测量有效电机控制系统。

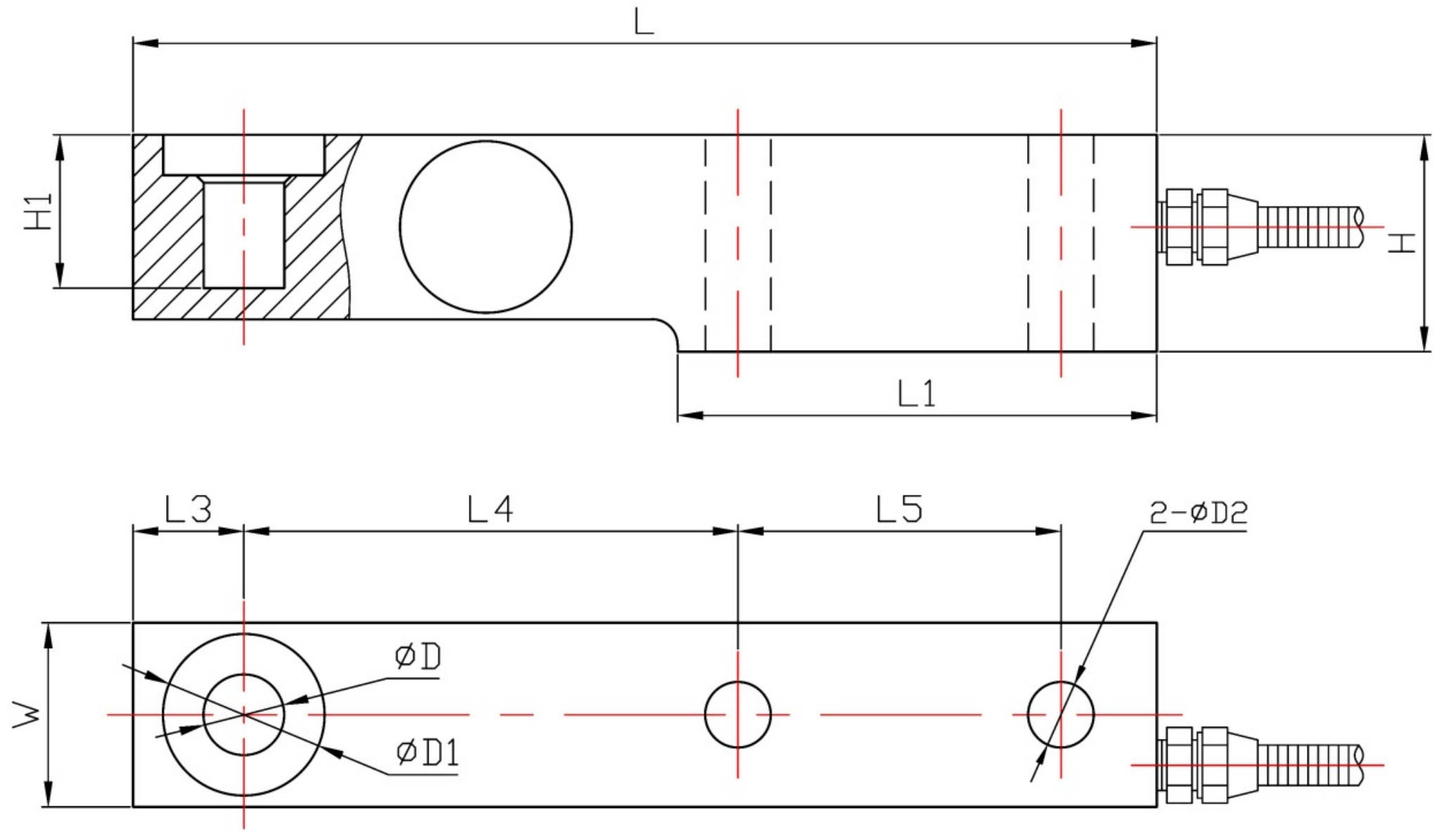

LCZ-301D尺寸图

量限	L	L1	L3	L4	L5	W	H	H1	φD	φD1	φD2
0.3~2t	203	95	22	98	64	36.5	43	30.4	φ16	φ32	φ13
3t	203	95	22	98	64	36.5	43	30.4	φ16	φ32	φ15
5t	235	110	22	124	66	47.5	52	30	φ22	φ38	φ20
10t	279	133	32	140	82.5	60	67	20	φ32	φ48	φ28
15~20t	318	153	38	159	89	70	82.5	24	φ38	φ54	φ34

传感器接线示意图： 传感器受力图：

传感器接线示意图 LCZ-301D受力图

参数指标

参数	技术参数	参数	技术参数
量程	500kg~20t	输出电阻	350±5Ω
输出灵敏度	2.0±0.05mV/V	工作温度范围	-20~+70℃
非线性	±0.03~±0.05%F.S.	安全过载	150%F·S
滞后误差	±0.03%F.S.	绝缘电阻	≥2000MΩ
重复性误差	±0.03%F.S.	激励电压	5V~12V
蠕变	±0.03%F.S.	防护等级	IP66
零点温度系数	±0.05%F.S./10℃	材质	合金钢、不锈钢
灵敏度温度系数	±0.05%F.S./10℃	线缆	Φ5x3m
输入电阻	380±30Ω

购买流程
零卖: 关联人工服务-了解和咨询护肤品参数指标-核定护肤品产品编号-汇款-货运部提货-代签
大客户: 联系客服-咨询行业解决方案-确认产品型号参数-签订相关技术合同-付款-物流发货-签收
售后保证及调试培训

1.J9.COM为客户提供安装调试服务，以及其他技术咨询，必要时技术人员可上门提供技术培训。客户如有技术上疑问，技术人员将在4个小时内给出回复。
2.J9.COM食品须严格通过ISO9001国家线高质量制度结构设计产量，调节器器食品维修培训半年.仪盘表类食品维修培训4年，7天退货货，长期维修培训。（人为因素破损不在于维修培训的范围,制定食品无线高质量毛病拒退只换。）
3.因质量问题造成的退换货,J9.COM将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能，尺寸、指标、安装方式等定制参数未按照客户提出的要求定制，功能不符，尺寸误差，精度不准（误差范围内除外）。
定制产品需双方确认图纸后加工生产，如产品不符合客户要求需在二周内提出书面异议，客户未按规定期限提出异议视为验收合格。
如在期限内提出异议，双方确认后确属产品质量问题或未按双方确认后的要求生产，可调换或退款。如无质量问题，且发货型号与合同签订型号完整无误，则不提供退换货服务。
4. 返厂检修部的食品将在3个业务交易日开据加测报告，几个业务交易日进行检修部。
