悬臂梁传感器模块就是一种体系形式悬臂梁形式的检测装置设备，内在依据悬臂梁承受力发生的肺部结节影塑性变形，转化率为电信网络号导出，达成对含量、气压、拉力等物理上的量的检测。精度高，安装简便，性能稳定，具有自动调心及防倾覆功能。
宽泛用途于渠道秤、化学不锈钢反应釜、喂料机秤、罐秤、汽车衡等行业自动式化在线测量把控好体统。

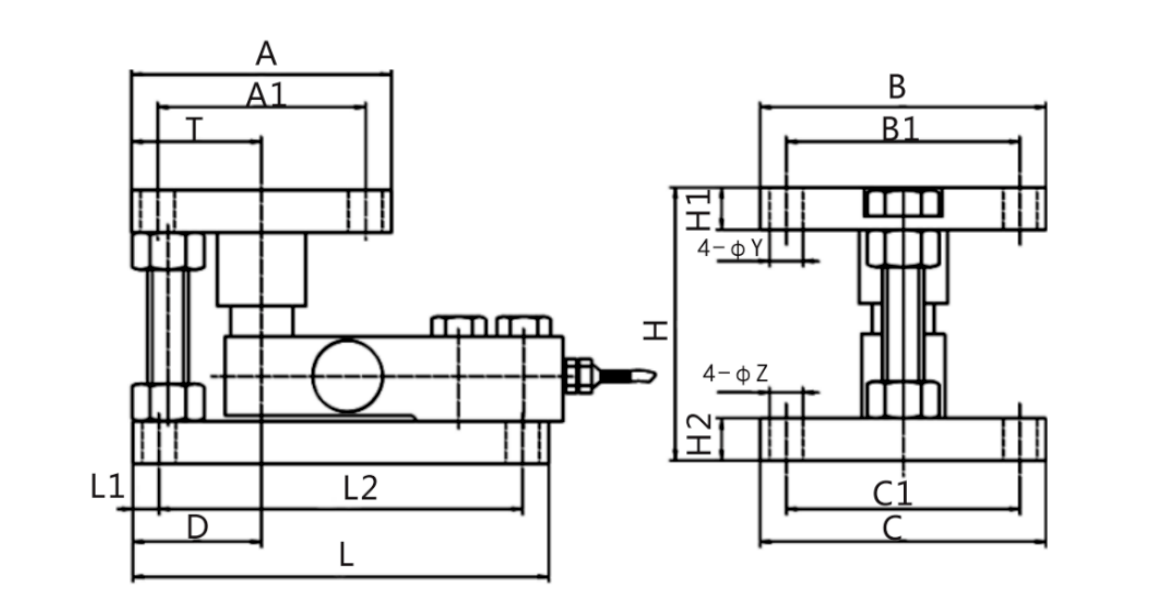

| 量 程 | A | A1 | B | B1 | L | L1 | L2 | C | C1 | H | H1 | H2 | Y | Z | T | D |
| 0.1-2T | 100 | 80 | 110 | 90 | 160 | 10 | 140 | 110 | 90 | 103.5 | 16 | 16 | 13 | 13 | 50 | 49.5 |
| 3-5T | 150 | 122 | 110 | 80 | 228 | 14 | 200 | 110 | 80 | 109.5 | 26.5 | 24 | 13 | 13 | 75 | 75 |
| 10-15T | 180 | 140 | 140 | 100 | 290 | 20 | 250 | 140 | 100 | 157.5 | 30 | 30 | 22 | 22 | 90 | 90 |
传感器接线示意图： 传感器受力图：
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 0~15T | 材质 | 合金钢 |
| 输出灵敏度 | 2.0±10%mV/V | 阻抗 | 350Ω |
| 零点输出 | ±2%F.S. | 绝缘电阻 | ≥5000MΩ/100VDC |
| 非线性 | 0.1%F.S. | 使用电压 | 5~10V |
| 滞后 | 0.1%F.S. | 工作温度范围 | -20~80℃ |
| 重复性 | 0.1%F.S. | 安全过载 | 120%F·S |
| 蠕变（30分钟） | 0.05%F.S. | 极限过载 | 150% |
| 温度灵敏度漂移 | 0.05%F.S./10℃ | 电缆线规格 | Φ5x3m |
| 零点温度漂移 | 0.05%F.S./10℃ | 线缆极限拉力 | 10kg |
| 响应频率 | 10kHz |
