旁压式张力传感器为双孔复制粘贴梁形式，装施用快捷、作业简单易行、检修简易 ，通用型于測量钢条绳的张度。钢条绳经过U型螺栓标准固定位置在传调节器器分类器上，党钢条绳受拉力时，力经过指引轮种应用于传调节器器分类器上。
具有广泛性利用于吊车、水利工程、矿山、线览 / 管件加工处理、辊类的生产设备、机诫传输、包装箱的生产设备等前沿技术。

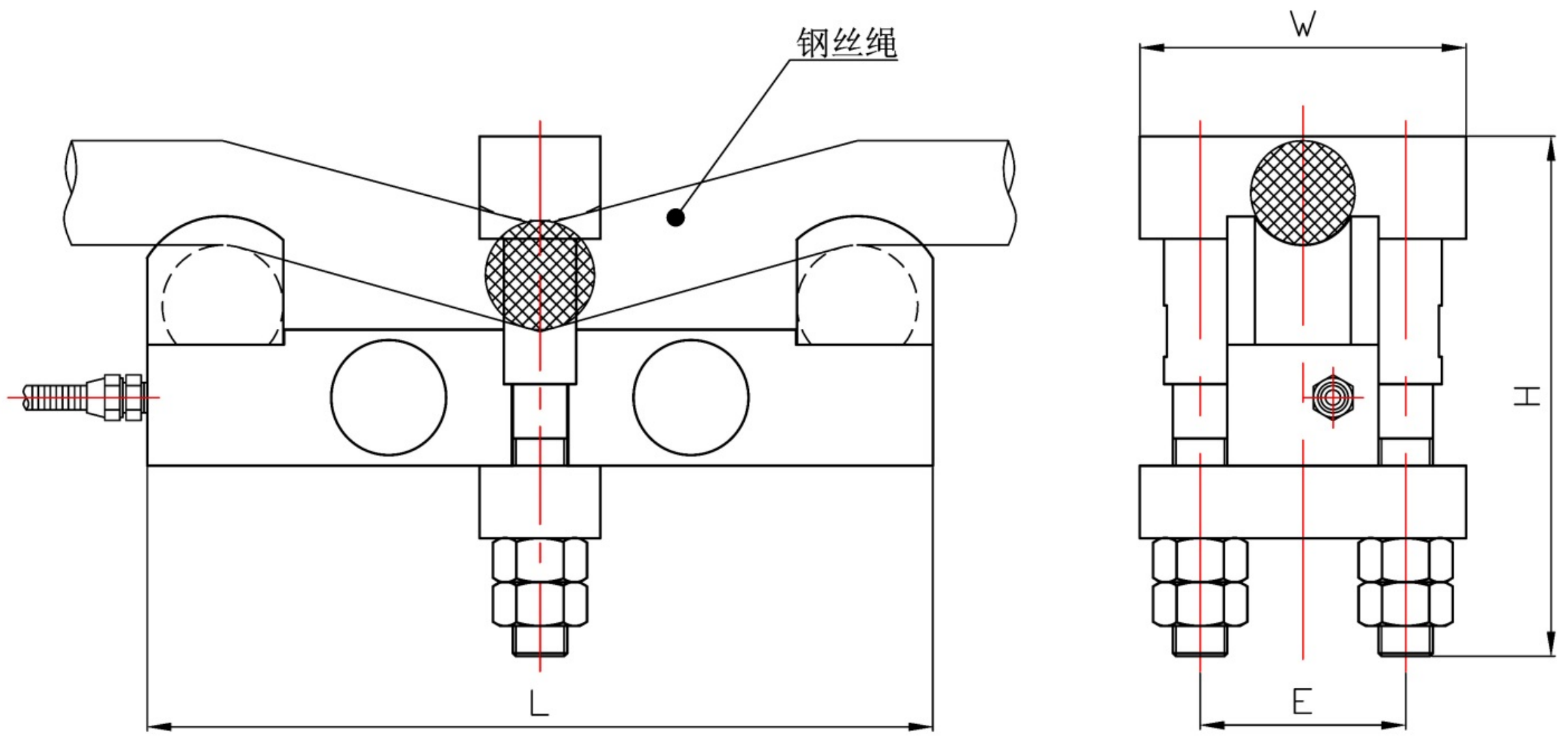

| 满量程 | 不锈钢丝直径约 | L | W | H | E |
| 1t | φ6-φ14 | 160 | 76 | 118 | 45 |
| 2t | φ10-φ18 | 160 | 76 | 118 | 45 |
| 3~5t | φ16-φ26 | 160 | 76 | 118 | 45 |
| 8~30t | φ10-φ36 | 260 | 108 | 172 | 68 |
| 20~50t | φ30-φ46 | 272 | 124 | 210 | 78 |

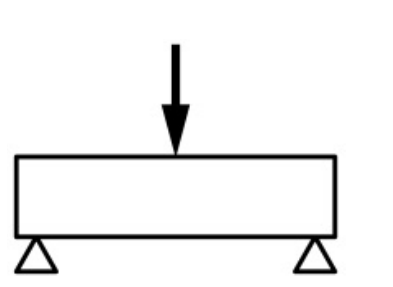

传感器接线示意图： 传感器受力图：
| 参 数 | 技术参数 | 参 数 | 技术参数 |
| 量程 | 1t~50t | 输出电阻 | 350±5Ω |
| 输出灵敏度 | 1.5±0.05mV/V | 工作温度范围 | -20~+70℃ |
| 非线性 | ±0.1~±0.3%F.S. | 安全过载 | 150%F·S |
| 滞后误差 | ±0.1%F.S. | 绝缘电阻 | ≥2000MΩ |
| 重复性误差 | ±0.1%F.S. | 激励电压 | 5V~12V |
| 蠕变 | ±0.1%F.S. | 防护等级 | IP65、IP66 |
| 零点温度系数 | ±0.1%F.S./10℃ | 材质 | 合金钢、不锈钢 |
| 灵敏度温度系数 | ±0.1%F.S./10℃ | 线缆 | Φ5x3m |
| 输入电阻 | 750±30Ω |
1.J9.COM为客户提供安装调试服务，以及其他技术咨询，必要时技术人员可上门提供技术培训。客户如有技术上疑问，技术人员将在4个小时内给出回复。
2.J9.COM货品从紧依照规定ISO9001全球性能制度制定生產，传感应器器货品保修5年.仪器仪表类货品保修5年，7天退货货，无期限维修保养。（其他伤害不在于保修空间,来样加工货品无性能大问题没退只换。）3.因质量问题造成的退换货,J9.COM将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能，尺寸、指标、安装方式等定制参数未按照客户提出的要求定制，功能不符，尺寸误差，精度不准（误差范围内除外）。
定制产品需双方确认图纸后加工生产，如产品不符合客户要求需在二周内提出书面异议，客户未按规定期限提出异议视为验收合格。
如在期限内提出异议，双方确认后确属产品质量问题或未按双方确认后的要求生产，可调换或退款。如无质量问题，且发货型号与合同签订型号完整无误，则不提供退换货服务。
