NJL-204静态扭矩传感器

水平特征 :两端均为法兰盘盘联系配置动用方便快捷导致精更高，机械性能比较稳定稳定可靠实用在外部最大扭矩精确测量

说明书下载

简介及用途

静态扭矩传感器是一种专门用于测量不产生旋转运动或旋转速度极低（可忽略动态效应）的物体所受扭矩的传感器。其核心原理是通过检测扭矩作用下弹性元件产生的形变（如应变、扭转角等），将物理形变转化为可测量的电信号（如电压、电流等），进而实现对扭矩数值的精确测量。
广泛应用于螺栓 / 螺母紧固检测、汽车工程、航空航天、科研实验、医疗、土木工程、农业机械等领域。

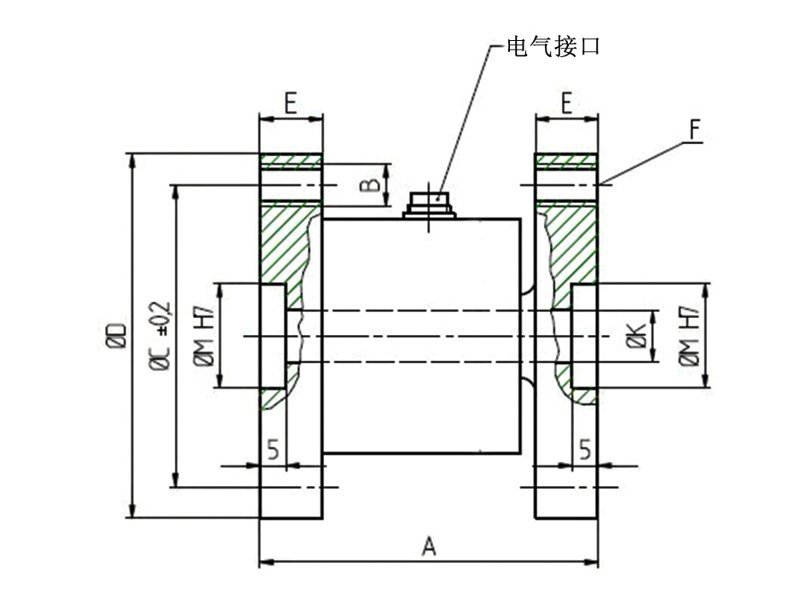

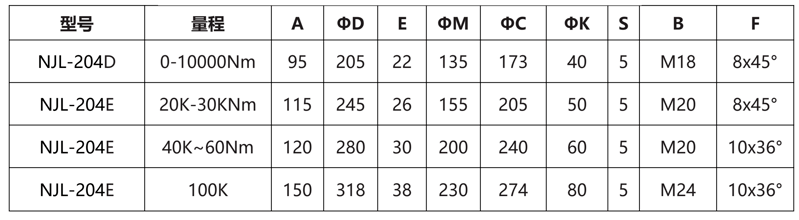

结构与外形尺寸

型号量程 A B ΦC ΦD ΦE F ΦG M
NJL-204A 0-100Nm 85 10 59 22 12 5 49 4-φ6.5
NJL-204B 0-1000Nm 95 20 98 40 20 6 80 8-φ10.5
NJL-204C 0-5000Nm 95 20 125 50 40 6 105 8-φ12.5

参数指标

精确测量位置	0~0.2,0.3,0.5,1,2,3,5,10,20,30,50,100Nm (NJL-204A) 0~200/300/500/1000Nm（NJL-204B） 0~2000/3000/5000Nm（NJL-204C） 0~10000Nm（NJL-204D） 0~20000/30000/50000/100000Nm（NJL-204E）
模拟输出灵巧度	1.0~2.0mV/V
基础性导致精度	±0.1;±0.3;±0.5%F·S（线性网络+反复重复性能+滞后性）
工做温度因素	-20~+65℃
摄氏度补偿的面积	-10~+60℃
零零湿度应响	±0.1%F·S/10℃
鼓励激励电阻值	5~15VDC（比较适合电压值10VDC）
异常规律	100μS
耐压电阻值	2000MΩ/100VDC
键入电阻功率	700±10/350±10Ω
的输出电阻功率	700±5/350±5Ω
亮点打印输出	0~±1%F·S
安全性电机负载	120%F·S
质材	耐热的合金钢
机电接入方式	红/E+，黑/E-，绿/S+，白/S-
