NJL-304动态扭矩传感器

方法共同点:非触及式，空间结构轻便，主体工程304不锈钢轴，带转速比输送4g信号抗电磁波辐射效果强，符合远离互传无损耗，极高电机转速多达8000RPM

简介及用途

动态扭矩传感器（非接触式）是我公司在应变桥专用技术基础上研制开发的新产品，适用于各类要求体积小、转速高的扭矩测量场合。该产品输出5～15kHz频率信号或4～20mA电流信号，0-10V等电压信号，适合远距离传输。本产品尺寸小、使用安装简便、信号抗干扰能力强，是替代进口扭矩传感器的理想产品。产品为非接触式，无磨损，最高转速8000RPM，适合长期高速旋转的工况。
大量技术应用于工农业营造与机械化，铁路交通法宝，能源资源与趋势环保设备，科研工作与实验所等范围。

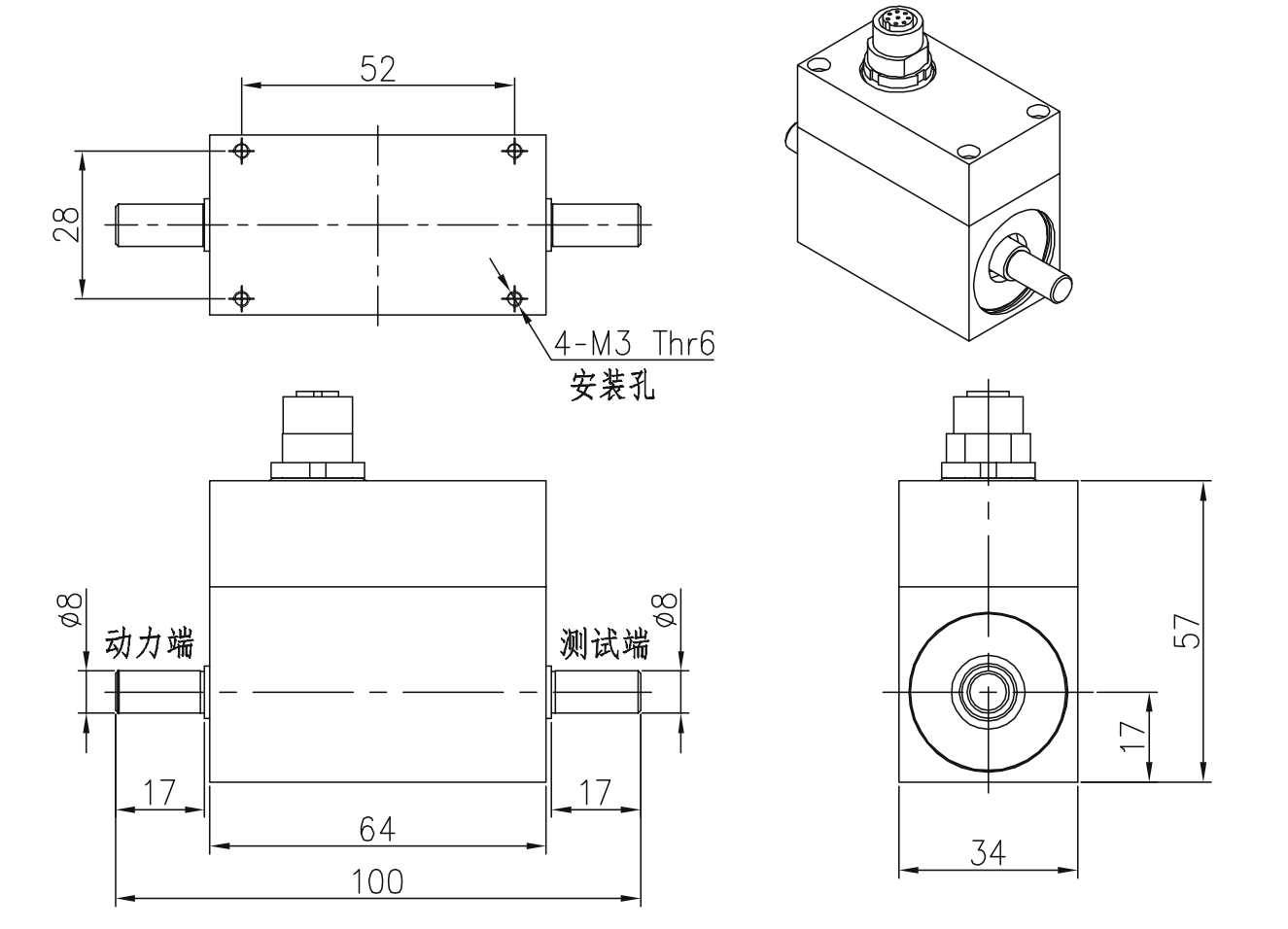

结构与外形尺寸

参数指标

量程	0~0.1/0.2/0.3/0.5/1/2/3/5NM
扭矩精度	±0.1%FS,±0.25%FS（可选）
频率响应	5mS(默认）2ms(中),1ms(高),订货时说明）
非线性	±0.1%FS
重复性	±0.1%FS
回差	±0.1%FS
零点时漂	±0.2%FS
零点温漂	±0.2%FS
使用温度	-20 ～ 50℃
储存温度	-40 ～ 70℃
电源电压	9-32VDC
扭矩信号输出	5KHz-15KHz,0-20mA、4-20mA、0-5V、0-10V、1-5V、0±5V、 0-±10V、RS485、RS232、CAN（可选）
转速信号	30脉冲,4-20mA, 0-5/10V (可选）
转速范围	0-100，1000，2000，4000，6000，8000RPM（订货时说明）
材质	弹性轴17-4PH 不锈钢
外壳材质	铝合金

购买流程
零卖: 连接客户服务热线-咨询中心车辆参数表-填写车辆主要参数-支付款项-物理出货-代签
大客户: 联系客服-咨询行业解决方案-确认产品型号参数-签订相关技术合同-付款-物流发货-签收
售后保证及调试培训

1.J9.COM为客户提供安装调试服务，以及其他技术咨询，必要时技术人员可上门提供技术培训。客户如有技术上疑问，技术人员将在4个小时内给出回复。
2.J9.COM物料严格的，并按照ISO9001国际联盟品质管理安全体系装修设计种植，感应器器物料保修一年.仪容仪表类物料保修五年，7天退货退款货，终身的维修培训。（人工故障不保修条件,制作物料无品质管理原因不降不用换。）
3.因质量问题造成的退换货,J9.COM将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能，尺寸、指标、安装方式等定制参数未按照客户提出的要求定制，功能不符，尺寸误差，精度不准（误差范围内除外）。
定制产品需双方确认图纸后加工生产，如产品不符合客户要求需在二周内提出书面异议，客户未按规定期限提出异议视为验收合格。
如在期限内提出异议，双方确认后确属产品质量问题或未按双方确认后的要求生产，可调换或退款。如无质量问题，且发货型号与合同签订型号完整无误，则不提供退换货服务。
4. 返厂售后维修培训的企业产品将在3个操作交易日开立检查导致，5个操作交易日完毕售后维修培训。
售后咨询
技术应用了解、返厂抢修、普通发票、匿名举报最好等有关困难。售后维修保障保障电話021-51601181
