插入式涡街流量计也是种非满管安装的涡街流量测量装置：基于卡门涡街原理，将漩涡发生体和传感器以插入方式安装在管道内壁（无需切断管道），流体流经时产生的漩涡由传感器检测，通过计算漩涡频率得出流量。其结构适合大口径管道（通常 DN100 以上）的流量测量，安装便捷，成本较低。
比较广泛运用于产业大管道直径流体动力、市政管理供排水 / 取暖等行业领域。

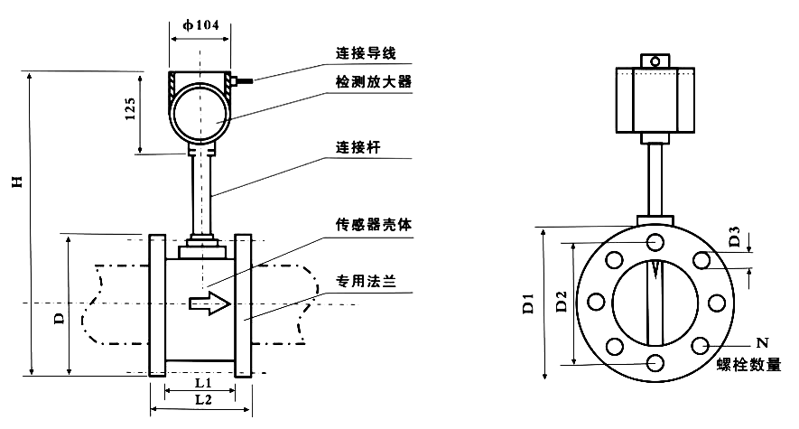

| 口径 | L1 | L2 | D1 | D2 | H | D3 | N |
| 200 | 150 | 200 | 335 | 295 | 646 | 21 | 12 |
| 250 | 160 | 214 | 405 | 355 | 708 | 21 | 12 |
| 300 | 170 | 224 | 460 | 410 | 760 | 21 | 12 |
| 精确度等级 | 1.0、1.5 |
| 公称压力 | 1.6MPa、2.5MPa、4.0MPa及综上所述 |
| 被测介质温度 | -40~350℃ |
| 压力损失 | 阻力系数cd≤2.4 |
| 供电电压 | 12~24VDC |
| 防爆级别 | laⅡCT6 |
| 输出信号 | 电压脉冲低电平≤1V；高电平≥6V，标准电流信号4~20mA |
安装示意图
重新安装需要注意重大事项
安裝点挑选：
由于涡街流量计的检测原理限制，应尽量远离工业现场有震源的地方。
种类晃动源：
现场报道产品：泵、抽水机、控制阀等
关键在于原因：道路两边道路施工、管线敲击。
1.J9.COM为客户提供安装调试服务，以及其他技术咨询，必要时技术人员可上门提供技术培训。客户如有技术上疑问，技术人员将在4个小时内给出回复。
2.J9.COM护肤品严格要求按ISO9001世界质量管理水平工作体系设计的生育，感应器器护肤品维修服务在一年.设备类护肤品维修服务三年，7天退货货，一生维修服务。（不可避免弄坏在维修服务范围内,私人订制护肤品无质量管理水平难题不降不改。）3.因质量问题造成的退换货,J9.COM将承担退换货运费。非质量问题退换货费用将由客户承担。
注:质量问题是指功能，尺寸、指标、安装方式等定制参数未按照客户提出的要求定制，功能不符，尺寸误差，精度不准（误差范围内除外）。
定制产品需双方确认图纸后加工生产，如产品不符合客户要求需在二周内提出书面异议，客户未按规定期限提出异议视为验收合格。
如在期限内提出异议，双方确认后确属产品质量问题或未按双方确认后的要求生产，可调换或退款。如无质量问题，且发货型号与合同签订型号完整无误，则不提供退换货服务。
