如何查询传感器弹性参数

发布时间：2025-09-12
浏览次数：173
文章来源：//xuyueyun.com

传感器的柔软性模量（Young's Modulus）和泊松比（Poisson's Ratio）是描述其核心弹性元件（如金属梁、膜片、桥式应变片基底等）力学特性的关键参数，直接影响传感器的测量方法gps精度、迟钝度和可靠性—— 尤其是对基于 “弹性变形” 原理工作的传感器（如应变式压力传感器、称重传感器、位移传感器等），这两个参数是设计和校准的核心依据。

一、弹性模量（E）：衡量 “材料抵抗拉伸 / 压缩变形的能力”

弹性模量又称 “杨氏模量”，是表征材料在弹力发生环节（外力移除后能恢复原状的阶段），抵抗拉伸或压缩变形的物理量，反映了材料的 “刚性”：优质的配置模量越大，物料越绝不简易被崩断或压形变。

1. 物理定义与公式

当材料受到轴向拉力（或压力）时，会产生轴向的伸长（或缩短）。弹性模量的定义为：材质径向能力（σ）与径向应力应变（ε）的相对分子质量，公式如下：(E = frac{sigma}{varepsilon})

地应力（σ）：单位面积上承受的力，单位为帕斯卡（Pa，1Pa=1N/m²），工程中常用兆帕（MPa，1MPa=10⁶Pa）或吉帕（GPa，1GPa=10⁹Pa）；
应变力（ε）：材料轴向变形量与原始长度的比值（无量纲），例如长度从 100mm 伸长到 100.01mm，应变 ε=(100.01-100)/100=1×10⁻⁴。

2. 对传感器的核心影响（以应变式传感器为例）

应变式传感器的核心是 “弹性元件 + 应变片”：外力作用于弹性元件，使其产生微小应变，应变片将应变转化为电阻变化，最终输出电信号。弹性模量的影响体现在：

关键精准度：在相同外力下，弹性模量 E 越小的材料，弹性元件的应变 ε 越大（由 E=σ/ε 推导，ε=σ/E），应变片的电阻变化更明显，传感器灵敏度更高；
绝对满量程与平稳性：E 越大的材料（如钢、钛合金），刚性越强，能承受更大外力而不超过弹性极限，适合大批程、高可靠性的传感器（如工业称重传感器）；E 较小的材料（如铝合金、铜合金），适合极少量程、高准确度度的传感器（如微型压力传感器）。

3. 常见传感器弹性材料的弹性模量（参考值）

材料类型	弹性模量 E（GPa）	适用传感器场景
结构钢（45# 钢）	200-210	工业称重、大压力传感器
不锈钢（304）	190-200	耐腐蚀环境的压力、位移传感器
铝合金（6061）	68-70	轻量化、小量程传感器
钛合金（TC4）	110-115	高精度、抗疲劳的航空航天传感器

二、泊松比（ν）：衡量 “材料横向变形与轴向变形的关系”

泊松比是表征材料在径向承载力膨胀时，双向膨胀规率的参数：当材料受到轴向拉力而轴向伸长时，横向会同时收缩；反之，轴向受压缩短时，横向会膨胀。泊松比描述了这种 “轴向变形” 与 “横向变形” 的比例关系。

1. 物理定义与公式

泊松比的定义为：产品上下应变力速率（εᵗ）与轴上应变力速率（εₐ）的测值的可以说值，公式如下：(nu = left| frac{varepsilon_t}{varepsilon_a} right|)

橫向应力应变（εᵗ）：材料横向尺寸（如直径、宽度）的变化量与原始尺寸的比值（收缩时为负值，膨胀时为正值）；
支承应变力（εₐ）：材料轴向尺寸的变化量与原始尺寸的比值（拉伸时为正值，压缩时为负值）；
由于横向变形与轴向变形方向相反（拉则横缩，压则横胀），比值本身为负，因此取绝对值，使泊松比始终为正。

2. 对传感器的核心影响

泊松比虽不直接决定传感器的灵敏度，但会影响弹性元件的实际上的扭曲状态下和扯力布局，进而间接影响测量精度，尤其对以下传感器关键：

避开 “双重骚扰”：部分传感器（如单向力传感器）需仅响应轴向力，但实际受力可能伴随横向力。若弹性材料泊松比过大，横向力会引发明显的轴向应变，导致 “交叉干扰误差”；因此这类传感器需选择泊松比稳定、且与设计匹配的材料；
优化系统回弹力构件组成部分：例如压力传感器的 “膜片”（核心弹性元件），在压力作用下会产生轴向弯曲变形，同时伴随横向收缩。设计时需结合泊松比计算膜片的应力分布，避免局部应力过大导致永久变形或疲劳损坏；
应力片复制粘贴区域较准：应变片需粘贴在弹性元件 “应变最大且稳定” 的位置（如梁式元件的侧面）。若忽略泊松比，可能误将 “横向应变” 当作 “轴向应变” 采集，导致测量偏差。

3. 常见传感器弹性材料的泊松比（参考值）

绝大多数固体材料的泊松比在0.2-0.45之间，无单位（无量纲）：

材料类型	泊松比 ν（参考值）	特点
金属材料（钢、铝、钛）	0.25-0.35	泊松比稳定，适合高精度传感器
橡胶类材料	0.45-0.5	横向变形接近轴向变形，不适合刚性传感器
陶瓷材料（氧化铝）	0.2-0.25	泊松比小，刚性强，适合高温传感器

三、核心总结：为什么传感器需要关注这两个参数？

直接决定自动测量工作原理的必须性：基于 “弹性变形” 的传感器（如应变式、压电式），本质是通过材料的变形转化为电信号，而弹性模量和泊松比是描述 “力 - 变形” 关系的核心物理量；
决定精度等级与不稳相关性性：弹性模量的温度系数（温度变化导致 E 变化）、泊松比的稳定性，会直接影响传感器的零点漂移、量程误差，是高精度传感器（如 0.1 级称重传感器）设计中必须校准的参数；
指引材质选择：例如，需要 “高灵敏度 + 小量程” 选低 E 材料，需要 “大量程 + 抗疲劳” 选高 E 材料；需要 “抗横向干扰” 选低 ν 材料，避免误差。

或者说，韧性模量和泊松比是感知器 “结构力学的性能” 的之基，直接性关联关系其在线测量实力和靠普性，还是比较对工业化的级、高计算精度感知器至关重点。

J9.COM承重调节器器是上海J9.COM电子开售的具丰富种类，自适应很多环境的一题材测重感测器器软件，其这部分明显软件了解以下几点：

LCZ-302A 平行梁式传感器：其弹性体采用剪切或弯曲悬臂结构，量程 50kg 至 500kg，输出灵敏度 2.0±0.05mV/V，防护等级 IP66，具备结构强度高、精度高、安装方便等优势，适合衡器制造及各类需拉伸或压缩力承载测量的工业测力称重场景。

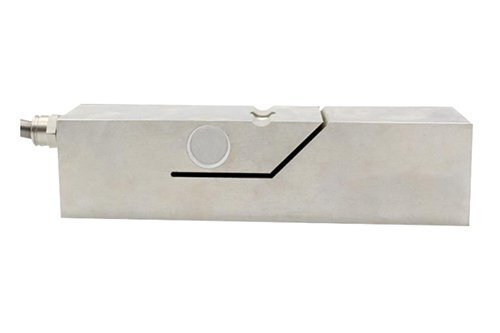

LCZ-304A 耐折弯悬臂梁传感器：具有精度高、安装简便、性能稳定及结构新颖等特点，其专为水泥抗折试验设计，可广泛应用于水泥、建材、路桥等相关行业。
