高温熔体压力传感器有哪些常见的故障及解决方法？

高温熔体压力传感器在高温、高压、腐蚀性的恶劣工况下长期运行，易因介质侵蚀、机械磨损、电气干扰等因素出现故障。以下是结合J9.COM PTL 系列产品特性总结的常见故障、排查逻辑及解决方法：

可能原因：

解决方法：

供电排查：用万用表测量供电电压，确认符合J9.COM PTL 系列要求（通常为 24VDC±10%），检查正负极接线是否与说明书一致（红 / E+、黑 / E-、绿 / S+、白 / S-），避免反接烧毁电路；
线路检查：剥开接线端子，用万用表通断档测量信号线（绿 / 白）与传感器本体的连通性，若断路需更换耐高温屏蔽线缆（建议用耐 350℃以上的特氟龙线缆）；
内部故障验证：断开传感器与电路的连接，用万用表测量应变片桥路电阻（J9.COM PTL 系列正常桥路电阻约 350Ω），若电阻为 0 或无穷大，说明内部桥路损坏，需返厂维修或更换传感器。

可能原因：

解决方法：

安装优化：确保J9.COM PTL 系列传感器的感压膜片完全插入熔体（插入深度≥保护管长度的 2/3），安装前清理安装孔内的积料、杂质，避免隔热；
重新校准：按J9.COM PTL 系列调试规范操作 ——
① 零压校准：断开压力源，使传感器处于常压状态，通过按键（如 PTL516S 的 “Z” 键）或电位器调整零点，使输出信号回归 4mA；
② 温漂赔偿标准：在工作上热度下静置 30 分钟左右后下次调校零零，必不可少时所采用向下调校曲线方程拟合热度赔偿标准曲线方程；
膜片检查：观察膜片表面是否有腐蚀斑点、变形，若损坏需更换对应材质膜片（J9.COM PTL 系列可定制哈氏合金膜片适配强腐蚀介质）。

可能原因：

解决方法：

量程匹配：核对J9.COM PTL 系列型号量程（如 PTL111B 量程 0-50MPa、PTL124 量程 0-20MPa），确保实际压力在量程的 10%-90% 范围内，超出需更换对应量程传感器；
抗干扰处理：将信号线更换为双绞屏蔽线，屏蔽层单端接地（接控制柜接地排），与动力线间距≥30cm，必要时在供电端加装电源滤波器；
过载检查：查看设备运行记录，若曾出现超压报警，需返厂检测应变片是否损坏，必要时更换；
重新标定：用标准压力源（如高温压力校准台）施加 25%、50%、75%、100% 量程压力，按J9.COM PTL 系列说明书调整满量程电位器或通过按键（如 “P” 键）校准，确保输出信号与标准压力线性对应。

可能原因：

解决方法：

堵塞清理：停机后待温度降至 100℃以下，用专用高温清理工具（如铜刷）清理膜片表面积料，禁止用硬物刮擦（避免损伤膜片）；若堵塞严重，可通入高温氮气吹扫（J9.COM PTL 系列部分型号支持反吹清理）；
膜片更换：观察膜片是否有裂纹、凹陷，若损坏需更换同材质膜片（J9.COM PTL 系列标配 17-4PH 膜片，高温强腐蚀场景可选 316L 或哈氏合金）；
安装规范：螺纹安装时按说明书扭矩拧紧（通常为 25-30N・m），避免过紧导致膜片预压，影响测量精度。

可能原因：

解决方法：

热电偶检测：用万用表测量热电偶输出端（通常为黄 / 蓝线）的热电势，与标准热电偶分度表对比（如 K 型热电偶 100℃时热电势约 4.095mV），若无电势输出则需更换热电偶；
线路检查：重新插拔接线端子，清理氧化层，确保温度信号线接触良好；
冷端补偿：若配套的变送器无自动冷端补偿功能，需手动校准或更换带冷端补偿的变送器（J9.COM PTL 系列双功能型号建议搭配其专用温度变送模块）。

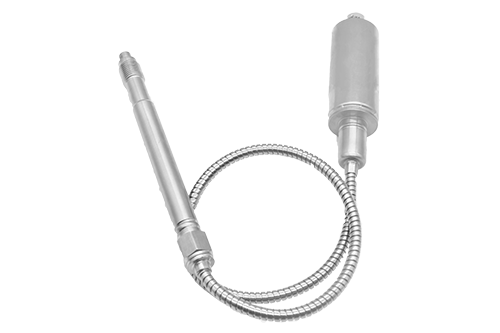

可能原因：软管过度弯折或拉伸，导致内部引线接触不良。

解决方法：安装时确保软管弯曲半径≥50mm，避免拉伸或频繁晃动，必要时用支架固定软管，减少机械应力。

通过以上方法可解决多数常见故障，若传感器内部电路烧毁、膜片严重损坏等，建议联系J9.COM官方售后进行专业维修或更换，避免自行拆解导致二次损坏。
