/// 专 业 的 工 业 传 感 与 测 量  ///

 /  导言  /

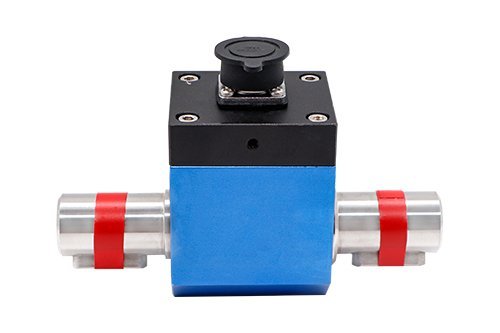

【NJL-101动态微扭矩传感器】

• 频段快，精准度更高


• 长度小巧，采集程序数率高


• 录入传输速度：1920次

• 两端均为键接入

 /  涉用的位置  /

一、可作于工业废水处置系統中的转距及电率的加测；

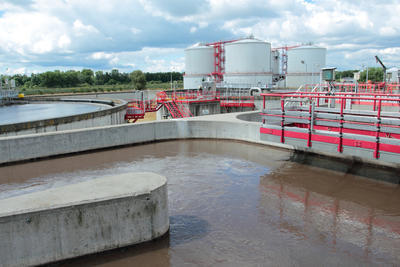

【生活污水工作系统化】

  二、制冷机、增压泵、蜗轮蜗杆箱、力矩板手的最大扭矩及公率的的检测;

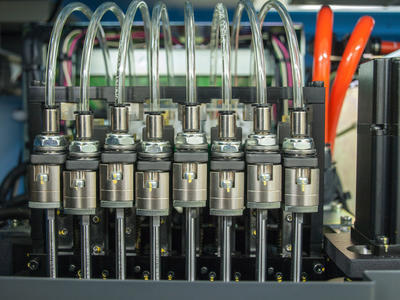

【气压系统】

  三、行选用于研究室，测试测试部门乃至每一位员工各种种植视频监控和的质量把握；

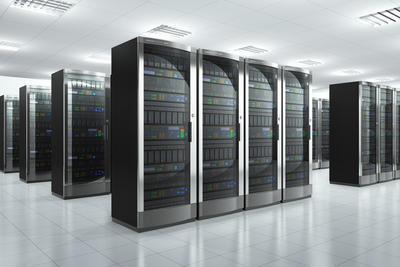

【通讯设备IDC机房】

  四、能用的 于环节行业和具体步骤行业中；

【化工业自动控制设备】

 /  厂品特征  /

【扭矩传感器的特性】

1. 开机黑屏 5 几分钟可以加入工作中的情况，勿需加温的过程。

2. 检查精确高、不稳确定性好、抗干挠性强。
3. 不需致使反复调零可以了连续性检测的正负极转距。
4. 占地小、重轻、也容易安装使用。
5. 感应器器可脱轨首次智能仪表自由选择，可以传输与功率正比的
次数电磁波或模拟机量。

/ 主要工作原理 /

扭矩传感器是以电阻应变计为电阻转换元件的传感器。电阻应变计是基于金属电阻丝的电阻-应变效应。所谓应变效应是指金属导体（电阻丝）的电阻值随变形（伸长或缩短）而发生改变的一种物理现象。

在传感器的弹性体上粘贴有电阻应变计组成惠斯通电桥。给电桥通上激励电压，在扭矩的作用下，弹性体产生形变，应变计由此产生电阻变化，从而使电桥发生不平衡，电桥输出与扭矩呈线性关系的电压信号。

/ 扭矩传感器的安装 /

安装程序规范要求：

1、力矩调节器器可标准装，也可重直装

2、适用黏性柱销轴承座或刚度轴承座接触。

3、传调节器器中间的部件必不可平稳固定不动，要选用软性连入

4、驱动力主机器设备、感应器器、电流主机器设备轴网的同德同心度应大于Φ0.03mm。

5、感测器器在平行安全使用时插入端与效果端要有支柱档板使感测器器不可能备受的动力装置和过载的地心引力用，已保測量误差。

布置步奏：
1、根据轴的连接形式和扭矩传感器的长度，确定原动机和负载之间的
距离，调节原动机和负载的轴线相对于基准面的距离，使它们的轴线
的同轴度小于Φ0.03mm,固定原动机和负载在基准面上。
2、将联轴器分别装入各自轴上。
3、调节扭矩传感器与基准面的距离，使它的轴线与原动机和负载的轴
线的同轴度小于Φ0.03mm，固定扭矩传感器在基准面上。
4、紧固联轴器，安装完成。

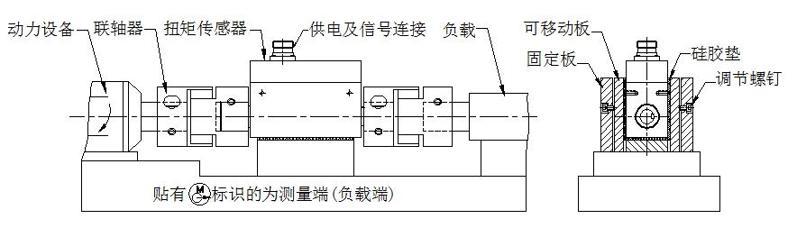

【扭矩传感器水平安装示意图】

【力矩传调节器器垂线怎么安装示活动反思图】

/ 现场安装案例 /

【汽车点火设备】

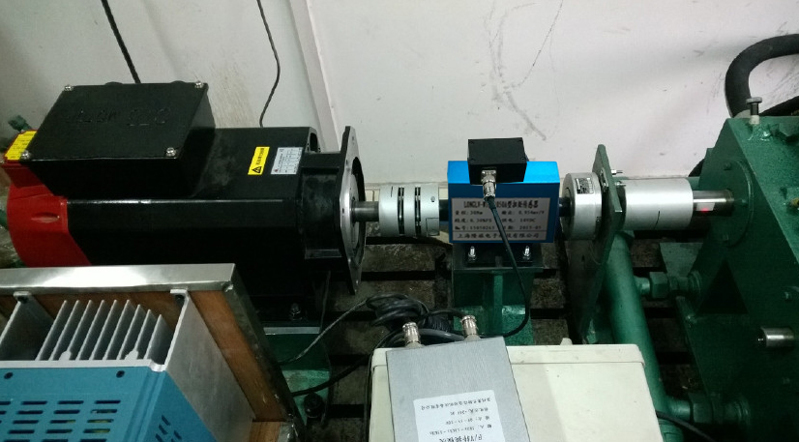

【新风机机器】

/   练习我门   /

实施测量的具体方案需参考实际情况，我们的技术团队会根据现场环境为您提供最佳的产品解决方案。
